主要特性:
⑴精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用
⑵**电源：5V/12V/15V/24VDC（范围±10%）
⑶国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑷输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
⑸全量程范围内极高的线性度（非线性度<0.2%）
⑹标准DIN35 导轨式安装
⑺具有较强的抗电磁干扰和高频信号干扰能力
应用：
⑴模拟信号数据隔离、采集和变换 ⑵隔离4-20mA或0-20mA信号传输
⑶工业**信号隔离及变换 ⑷信号长线无失真传输
⑸仪器仪表信号收发 ⑹电力监控、医疗设备隔离
⑺变频器信号隔离采集 ⑻PLC/FA 电机信号隔离控制
⑼非电量信号变送
产品选型表：

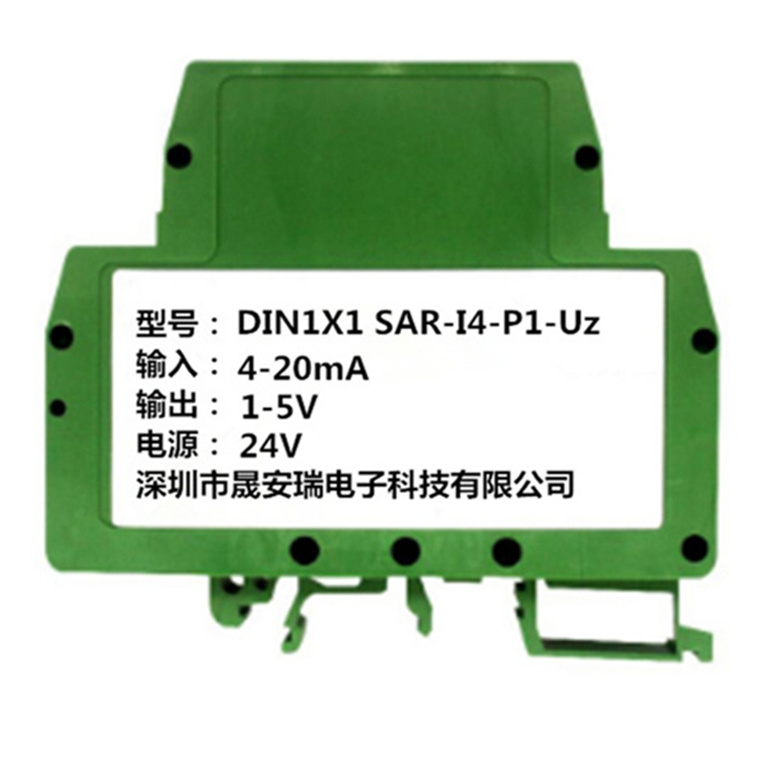

DIN1x1 SAR - U(I)□ - P□ - U/I□
输入信号 | 供电电源 | 输出信号 | |||||||
代码 | 电压 | 代码 | 电流 | 代码 | Power | 代码 | 电流 | 代码 | 电压 |
U1 | 0-5V | I1 | 0-1mA | P1 | 24VDC | I3 | 0-20ma | U1 | 0~5V |
U2 | 0-10V | I2 | 0-10mA | P2 | 12VDC | I4 | 4-20ma | U2 | 0-10V |
U3 | 0-75mV | I3 | 0-20ma | P3 | 5VDC | I8 | 用户自定义 | U6 | 1-5V |
U4 | 0-2.5V | I4 | 4-20mA | P4 | 15VDC | U8 | 用户自定义 | ||
U8 | 用户自定义 | I8 | 用户自定义 | ||||||
选型举例：
例1：输入信号:0-10V 供电电源:24V 输出信号:4-20ma 型号:DIN1x1 SAR U2-P1-I4
例2：输入信号:0-10V 供电电源:12V 输出信号:0-10V 型号:DIN1x1 SAR U2-P2-U2
例3：输入信号:0-3V 供电电源:24V 输出信号:4-20ma 型号:DIN1x1 SAR U8-P1-I4（U8:0-3.3V）
产品挺好绝对额定值：
Continuous Isolation Voltage（持续隔离电压）:3000VDC
Junction Temperature（工作温度）:+85℃
Storage Temperature （存贮温度）:+150℃
Lead Temperature （焊接温度）:+300℃（10秒）
电源电压范围：±10%Vin
注意：如果超出上述范围，产品可能会引起永久性损坏。
通用参数
参数名称 | 测试条件 | 最小 | 典型值 | 挺好 | 单位 |
隔离耐压 | 50Hz，1分钟,漏电流1mA | 2500 | VDC | ||
耐冲击电压 | 3KV， 1.2/50us(峰值) | ||||
工作温度 | -25 | +70 | ℃ | ||
工作湿度 | 无凝露 | 10 | 90 | % | |
存储温度 | -45 | +80 | ℃ | ||
存储湿度 | 10 | 95 | ℃ | ||
输入参数 | 输出参数 | ||||||
输入项目 | 输入阻抗 | 电源损耗 | 输入过载能力 | 输出项目 | 输出过载能力 | 响应时间 | |
0-5V | ≥300KΩ | 电压输出 < 0.6W 电流输出 <1.5W | 2.0倍额定：连续 | 4-20mA | 负载电阻 不超过350Ω | ≤1mS | |
0-10V | 0-20mA | ||||||
0-1mA | 1KΩ | 1.5倍额定：连续 3.0倍额定：1S | |||||
0-10mA | TYP：250Ω 可自设定 | 0-5V | ≥2KΩ | ||||
0-20mA | 0-10V | ||||||
4-20mA | 1-5V | ||||||
引脚定义：
引脚 | 名 称 | 描 述 | 引脚 | 名 称 | 描 述 |
1 | PW+ | 电源正端 | 7 | IN+ | 模拟信号输入正端 |
2 | NC | 空脚 | 8 | IN- | 模拟信号输入负端 |
3 | GND | 电源负端 | 9 | NC | 空脚 |
4 | OUT+ | 模拟信号输出正端 | 10 | NC | 空脚 |
5 | OUT- | 模拟信号输出负端 | 11 | NC | 空脚 |
6 | NC | 空脚 | 12 | NC | 空脚 |
